STR-V4-A21E-S4 Series

自動換卷熱分條多線蔬果袋紙管卷收製袋機
伺服共速飛切系統(可連線吹袋機連續運轉製袋)

機器特色 :
  1. 由一卷大卷寬幅原料膠膜熱分條成為多線蔬果袋成品卷。
  2. 成品卷最大捲徑可以達到450mm(標準機型最大捲徑為220mm) 。
  3. 透過HMI觸控螢幕使長度設定和張力調整簡易快速。
  4. 旋轉封口和旋轉點斷設計,使製袋更為快速和順暢,無張力封口;低噪音運行設計。
  5. 長壽命的點斷刀設計使每支刀最少可運作20,000,000張次以上,最高次數可高達30,000,000張次。
  6. 可選配印刷標幟抓取功能和客製化點斷刀的點距型式。
  7. OFF-LINE單機型機種配有邊緣追蹤功能的重載型自動放台裝置。
  8. ON-LINE連線型機種配有速度自動跟隨功能的張力擺臂裝置。
  9. 透過HMI觸控螢幕顯示系統使操作和維修更為簡易快速。
  10. 易於管軸規格變換的設計和操作的紙管捲收機。
  11. 微張力系統可使用於超薄袋捲收與取袋容易撕取。
規格 :
型號 線x袋寬x捲徑
分條後最小袋寬
袋長/膜厚(mm) 產能
(Meter /min)
伺服馬力/數量
電熱
全台備電容量
空壓需求
機器尺寸
L×W×H
(M)
裝箱尺寸
L×W×H
(M)
淨重/
毛重
(Kgs)
OFF-LINE STR-800V4-A21E-S2 1~3 x 750~250 Roll max.220 Min.width 150 220~1200/ 0.006~0.025
Max. 105M/
line/ minute
15 KW /
6 Servo
M3.5kw +S3.2kw 19 KW 0.6 Mpa
400ml / min
7.8×2.66 ×1.7 R-1.6x2.7x1.7
S-1.5x1.6x1.9
M-2.0x1.8x1.5
U-1.7x1.4x1.5
5000/ 6000
STR-1000V4-A21E-S3 1~4 x 940~235 Roll max.220 Min.width 150

220~1200/ 0.006~0.025

Max. 105M/
line/ minute
16 KW /
6 Servo
M4.0kw +S3.2kw 21 KW 0.6 Mpa
400ml / min
7.8×2.86 ×1.7 R-1.6x2.7x1.7
S-1.5x1.6x1.9
M-2.0x1.8x1.5
U-1.7x1.4x1.5
5600/ 6800
STR-1200V4-A21E-S4

1~4 x 1150~230 Roll max.220 Min.width 150

220~1400/ 0.006~0.025 Max. 100M/
line/ minute
17 KW /
6 Servo
M4.5kw +S3.2kw 23 KW 0.6 Mpa
400ml / min
7.8×3.06 ×1.7 R-1.6x2.7x1.7
S-1.5x1.6x1.9
M-2.0x1.8x1.5
U-1.7x1.4x1.5
6500/ 7900
IN-LINE STR-800V4i-A21E-S2 1~3 x 750~250 Roll max.220 Min.width 150 220~1200/ 0.006~0.025 Max. 105M/
line/ minute
15 KW /
6 Servo
M3.5kw +S3.2kw 18.5 KW 0.6 Mpa
400ml / min
6.1×2.66 ×1.7 R-1.6x2.7x1.7
S-1.5x1.6x1.9
M-2.0x1.8x1.5
U-1.7x1.4x1.5
4700/ 5700
STR-1000V4i-A21E-S3 1~4 x 940~235 Roll max.220 Min.width 150 220~1200/ 0.006~0.025 Max. 105M/
line/ minute
16 KW /
6 Servo
M4.0kw +S3.2kw 20.5 KW 0.6 Mpa
400ml / min
6.1×2.86 ×1.7 R-1.6x2.7x1.7
S-1.5x1.6x1.9
M-2.0x1.8x1.5
U-1.7x1.4x1.5
5300/ 6500
STR-1200V4i-A21E-S4 1~5 x 1150~230 Roll max.220 Min.width 150 220~1400/ 0.006~0.025 Max. 105M/
line/ minute
17 KW /
6 Servo
M4.5kw +S3.2kw 22.5 KW 0.6 Mpa
400ml / min
6.1×3.06 ×1.7 R-1.6x2.7x1.7
S-1.5x1.6x1.9
M-2.0x1.8x1.5
U-1.7x1.4x1.5
6150/ 7500

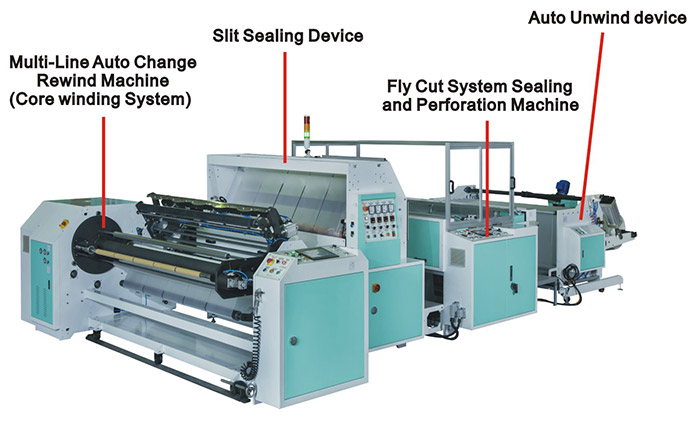

備註:裝箱尺寸--R=捲收機;S=熱分條裝置;M=主封口和點斷製袋機;U=放台裝置。
